青鳥JTG-H-JBF4384A-Ex點型紅外火焰探測器接線安裝技術

1 概述

JTG-H-JBF4384A-Ex 點型紅外火焰探測器（以下簡稱火焰探測器），使用了專門設計的兩波段紅外傳感器件，再通過內置的高速微處理器和先進的信號處理算法，能有效的區分出真實的火焰輻射與干擾源，?高報警速度的同時，極大程度的降低了環境因素對火焰探測器的影響；優良的防爆和防護設計，滿足各種工業嚴酷環境使用。

1.1 產品特點

l 防爆類型為本質安全型，需要配接安全柵使用。

l 高速、低功耗內置微處理器，性能穩定。

l 核心電路采用 SMT 表面貼裝工藝，可靠性高，一致性好。

l 指示燈可顯示正常工作狀態、報警及故障狀態。

l 采用智能算法，既可以實現快速報警，又可以降低誤報率。

l 豐富的輸出接口，滿足各種應用場景。

l 外殼防護等級達到 IP66。

1.2 適用范圍

l 火焰探測器主要適用場所有：油庫、酒庫、交通隧道、飛機庫、化工設備場所、液化氣站等各種

易燃、易爆工業領域中，及火災萌發初期無陰燃階段或較少陰燃階段，直接產生明火為主的場所。

l 火焰探測器適用于含有 II 類 A、B、C 級 T1～T6 組可燃氣體或蒸氣與空氣形成的爆炸性混合物的1 區、2 區危險場所。

特別注意：該型產品不適用于非碳氫類氣體及金屬燃燒場合中探測火災使用。

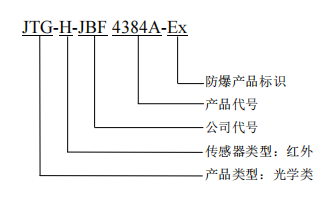

1.3 型號組成

2 工作原理

該點型紅外火焰探測器是一種兩波段感光式火災探測器，通過兩波段紅外傳感器接收到的可燃物

發出的紅外光（一般發射紅外光的可燃物為碳氫化合物），再根據兩波段的不同技術特征，使用 的火焰燃燒報警邏輯判斷算法，報出準確的火警信息。

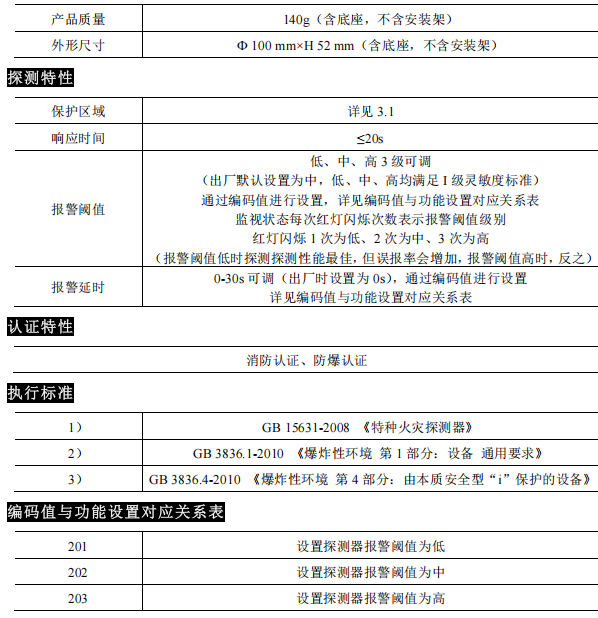

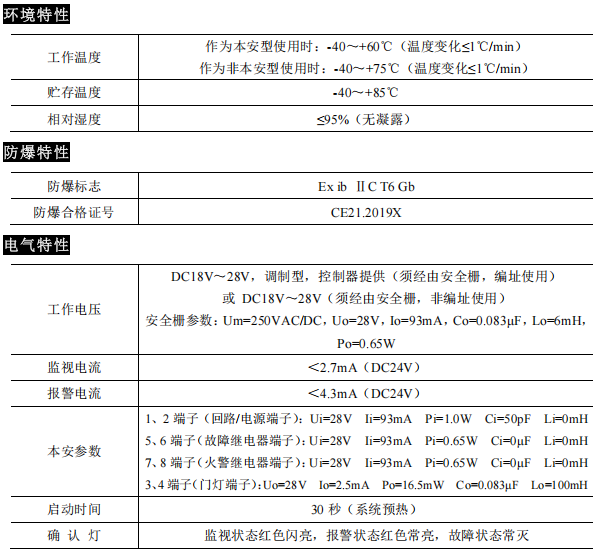

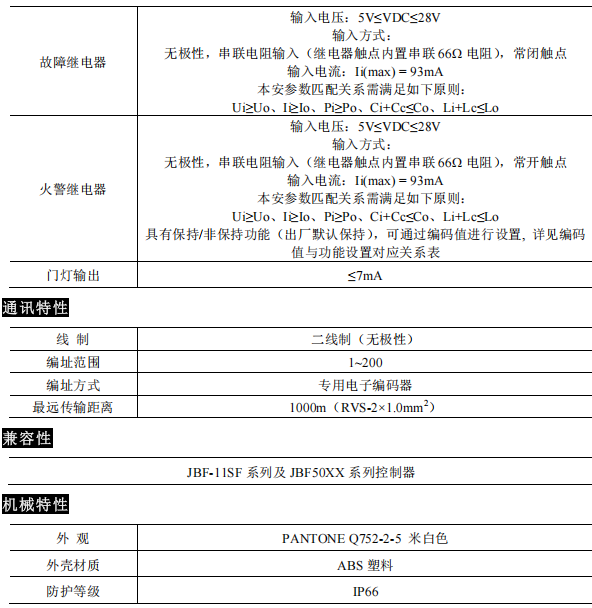

3 性能參數
