青鳥JBF-51S05氣體滅火控制器接線安裝技術

作者：發布時間：2025-03-05 14:22:17點擊：2296

信息摘要：

章系統簡介

JBF-51S05 型氣體滅火控制器（以下簡稱控制器）是青鳥消防股份有限公司（以下簡稱青鳥消防）推出的新一代具有 4 個滅火分區的控制器，可配接青鳥消防現場產品（11S 協議），應用于中小型場所、計算機室、圖書館等需要進行氣體滅火控制的場所。

1.1 特點

1）兩總線無極性，采用地址編碼技術?；芈肪€采用兩總線無極性的布線方式，建筑物布線極其簡單，布線路徑及方式任意，且不分先后順序，提高了布線可靠性，也便于穿線施工和線路維修，并可大大降低工程造價。

2）液晶中文/英文界面，可以通過本公司專門配套研發的專用軟件進行詳細的中文 16 個漢字或 32 個字符的設備地址注釋，可以顯示出故障或報警的具體設備類型、地址、位置、時間，使顯示內容一目了然，操作起來便捷、清楚、直觀，實現了良好的人機對話。

3）系統采用分布智能結構，所有配接的現場部件均內置微處理器，從而大大降低現場部件與控制器之間的信息傳輸量，進一步提高了火災報警系統的可靠性。

4）黑匣子功能?？刂破鲀?nèi)置大容量存儲器，可保存控制器開機、關機、火警、故障等各種報警信息。便于事故發生后的信息查詢，并可將歷史記錄中的信息按時間、類型等方式打印輸出。

5）極強的抗干擾能力?？刂破鳠o論是硬件還是軟件都有良好的抗干擾措施，控制器能在電磁干擾強的環境下正常穩定運行。

6）支持主從組網方式?？梢酝瑫r支持最多 99 臺控制器組網，可與青鳥消防的消防聯動控制器無縫組網。

7）控制器具有 4 個氣體滅火回路，單回路更大支持 80 點，系統更大容量 320 點。

8）控制器具備在線和離線聯動編程功能，同時支持U盤數據下載?？梢詽M足各種不同工程的聯動設計要求。

9）聯網方式下可完成跨控制器聯動、設置其它聯網控制器自動允許等功能，系統組成更靈活，結構更合理。

1.2 參數

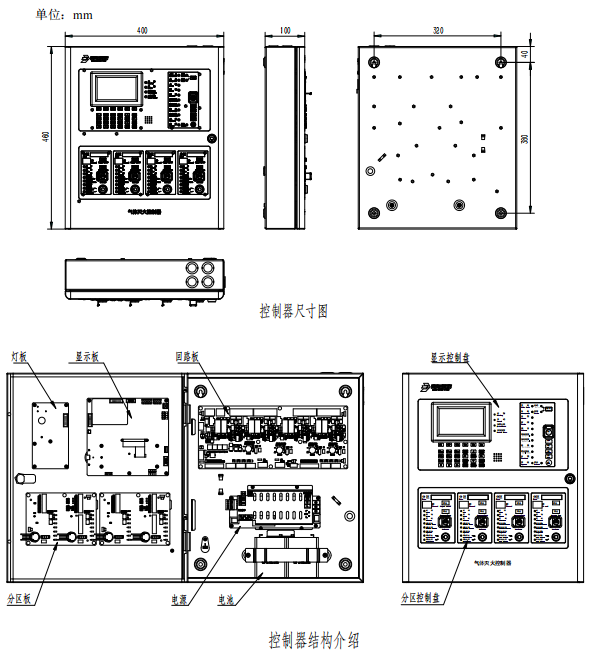

1.3 外形尺寸及結構介紹

1.4 執行標準

該氣體滅火控制器設計、制造和檢定符合以下標準：

? GB 16806-2006《消防聯動控制系統》

第二章安裝調試步驟

2.1 系統安裝要求

? 確認各現場部件的分布符合《火災自動報警系統設計規范》-GB 50116-2013。

? 檢查控制器和各現場部件的安裝是否符合《火災自動報警系統施工驗收規范》-GB 50166-2019。

? 檢查系統所用導線是否符合《火災自動報警系統施工驗收規范》-GB 50166-2019。即信號線應使用線徑≥ZR-RVS-2*1.0mm2、24V 電源線應使用線徑≥NH-BV-2*1.5~2.5mm2 的導線。并且保證所使用導線的耐壓等級大于交流 500V。

? 檢查系統各回路中所接現場部件的數量和接線方式符合本說明書要求。

2.2 控制器安裝

? 控制器安裝過程

安裝要符合當?shù)叵嚓P(guān)標準或規范。

1）選擇一個潔凈干燥的、表面平整、牢固的墻壁。

2）確定安裝位置，要使得控制器的前門能自由地打開。

3）在墻上標出 4 個安裝孔的位置。

4）在安裝孔的位置鉆 4 個孔，并裝上膨脹螺栓及螺釘（M6）。（記得在螺釘和墻壁之間留出一定的空隙。）

5）確定并打通控制器的進線孔。

6）將控制器懸掛在螺釘上。

7）將線穿進控制器。

8）打開前面板，擰緊螺釘，使控制器牢固的固定在墻上。

9）將電池安裝到正確的位置。

10）關上前面板，用專用工具鎖好。將專用工具放在安全的地方。

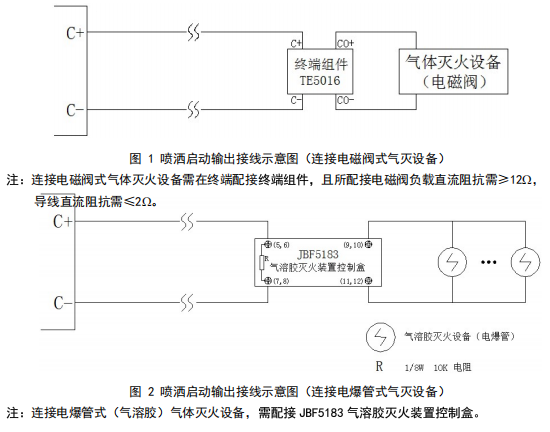

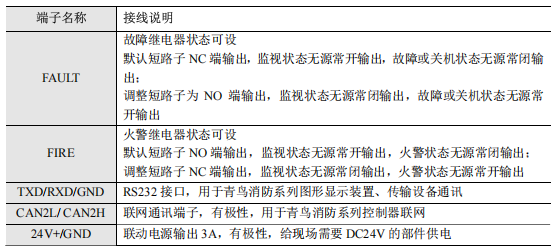

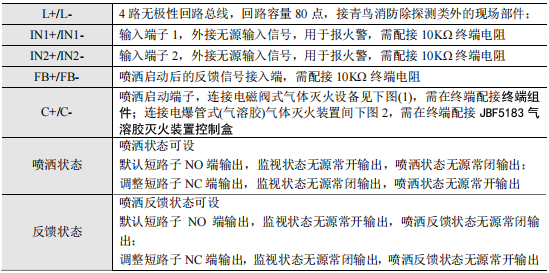

2.3 接線說明

2.4 電池連接方法

? 按照電池連接線的標識將電池、電源連接，其中紅色線材（標注“電池連接線+”）連接電池(A)的紅色端子（電池正極）；獨立黑色線材為電池短接線，用來分別連接一塊電池(A)的負極和另一塊電池(B)的正極；黑色線材（標注“電池連接線-”）連接電池(B)的黑色端子（電池負極）。

? 確保電池連接正確后，將連接好線材的電池組推至“電池放置區”內。

注意：長期將電池放置在“電池放置區”外可能導致控制器底板變形。

2.5 現場調試

? 在開機前首先要對系統布線的絕緣阻值進行測量，保證各絕緣阻值達到下列要求：

1）各回路信號線間的絕緣電阻在滿載時應大于 5KΩ。

2）各回路信號線與大地之間的絕緣電阻在正常天氣情況下應大于 3MΩ。

3）系統接地應采用線徑≥4.0mm2 銅芯絕緣導線或電纜，且接地電阻小于 4Ω。

? 控制器靜態檢測

1）在給控制器上電之前，應首先檢查控制器內部各接插線是否連接牢固，有無斷路情況。

2）檢測控制器接地線是否合規安裝到位。

3）檢查控制器外觀是否完好。

? 控制器通電檢測

1) 給控制器通電，觀察控制器在空載下的運行狀況。

2) 控制器開機后如系統運行正常，控制器即進入正常監視狀態：無任何音響發出。運行指示燈閃亮，主電燈常亮，液晶顯示正常運行界面。系統時鐘每隔一秒更新一次。液晶顯示屏幕在正常監視狀態下運行一段時間后（大約 3 分鐘），即進入屏幕保護狀態。此時背光燈熄滅，顯示窗口呈現黑屏，當按任意鍵后，顯示將恢復正常狀態。

3) 若控制器在上電后，出現異響或有異味發出時，應立即切掉主、備電源。檢查故障原因。在未查明故障原因的情況下嚴禁再次開機。

4) 控制器在正常運行狀態下，各回路信號輸出電壓在 DC18~26V 之間變化。24V-G 之間電壓為

DC24V。

第三章控制器主要功能

? 火災報警

滅火分區的點型感煙火災探測器或點型感溫火災探測器發出火災報警信號、手動火災報警按鈕

按下等情況，控制器都將發出火災報警信號。報警時“火警”燈亮，并有火警聲響，在液晶屏上顯示火警地址、火警總數及后續火警信息。如果滿足預設的聯動輸出條件且控制器處于自動允許狀態，控制器會自動發出聯動控制信號。

? 氣體滅火

滅火分區的感煙探測器和感溫探測器發出火災報警信號時，滿足滅火分區聯動輸出條件且滅火分

區處于自動允許狀態，滅火分區會自動發出氣體滅火控制信號，倒計時開始，倒計時結束后，滅火氣體噴灑啟動并接收噴灑反饋信號。

? 故障報警

為了保證系統運行的可靠性，在系統正常運行時，控制器不斷對現場所有的部件（包括其內部

元器件）、報警總線、控制器內部的關鍵電路及電源進行檢測，一旦有異常立即發出故障報警信號。

故障時，“故障”總指示燈亮，并有故障聲響，顯示屏自動切換到故障顯示狀態，顯示相關故障信息。

? 火警優先

系統具有火警優先功能，即當系統處在顯示故障的情況下出現了滅火分區的火警信息，系統將自

動轉變?yōu)閳蠡鹁癄顟B(tài)，直至復位。

? 自動打印

當有火警、故障或有聯動信息時，打印機將自動打印記錄火警、故障或聯動的地址號，打印出
