青鳥JB-QB-JBF-51S04氣體滅火控制器接線安裝技術

章 系統簡介

JB-QB-JBF-51S04 / JBF-51S05 / JBF-51S06 是青鳥消防股份有限公司（以下簡稱青鳥消防）推出的新一代壁掛式火災報警控制器、氣體滅火控制器（以下簡稱控制器），可配接青鳥消防現場產品，應用于計算機室、圖書館等需要進行氣體滅火控制的場所。

1.1 特點

1） 兩總線無極性，采用地址編碼技術?；芈肪€采用兩總線無極性的布線方式，建筑物布線極其簡單，布線路徑及方式任意，且不分先后順序，提高了布線可靠性，也便于穿線施工和線路維修，并可大大降低工程造價。

2） 液晶中文/英文界面，可以通過本公司專門配套研發的專用軟件進行詳細的中文 16 個漢字或 32 個字符的報警地址注釋，可以顯示出故障或報警的具體設備、報警位置，使顯示內容一目了然，操作起來便捷、清楚、直觀，實現了良好的人機對話。

3） 系統采用分布智能設置，所有配接現場部件內置微處理器，從而大大降低探測器與控制器之間的信息傳輸量，進一步提高了火災報警系統的可靠性。

4） 黑匣子功能?？刂破鲀?nèi)置大容量存儲器，可保存控制器開機、關機、火警、故障等各種報警信息。便于事故發生后的信息查詢，并可將歷史記錄中的信息按時間、類型等方式打印輸出。

5） 極強的抗干擾能力?？刂破鳠o論是硬件還是軟件都有良好的抗干擾措施，控制器能在電磁干擾強的環境下正常穩定運行。

6） 支持無主從組網方式?？梢酝瑫r支持最多 99 臺控制器組網，可與青鳥消防各種子系統控制器組網。

7） JB-QB-JBF-51S04 控制器具有 2 個氣體滅火回路和 2 個火災報警回路，氣體滅火單回路更大 支持 80點，火災報警單回路更大 支持 200 點，系統更大 560 點，滅火回路可分別實現對 2 個獨立的滅火分區的滅火聯動控制。JBF-51S05 控制器具有 4 個氣體滅火回路，單回路更大 支持 80 點，系統更大 容量 320 點，可分別實現對 4 個獨立的滅火分區的滅火聯動控制。

JBF-51S06 控制器具有 2 個氣體滅火回路，單回路更大 支持 80 點，系統更大 容量 160 點，可分別實現對 2 個獨立的滅火分區的滅火聯動控制。

8） JB-QB-JBF-51S04 控制器具有探測器報預警功能，預警功能配置打開后，控制器接收到的 只探測器的報警信息為預警，預警延時結束后預警自動轉變?yōu)榛鹁?/p>

9） 控制器具備在線和離線聯動編程功能，同時支持 U 盤數據下載。可以滿足各種不同工程的聯動設計要求。

10） 聯網方式下可完成跨控制器聯動、設置其它聯網控制器自動允許等功能，系統組成更靈活，結構更合理。

1.2 參數

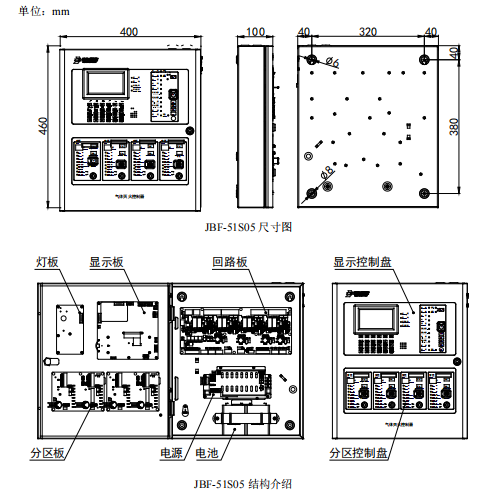

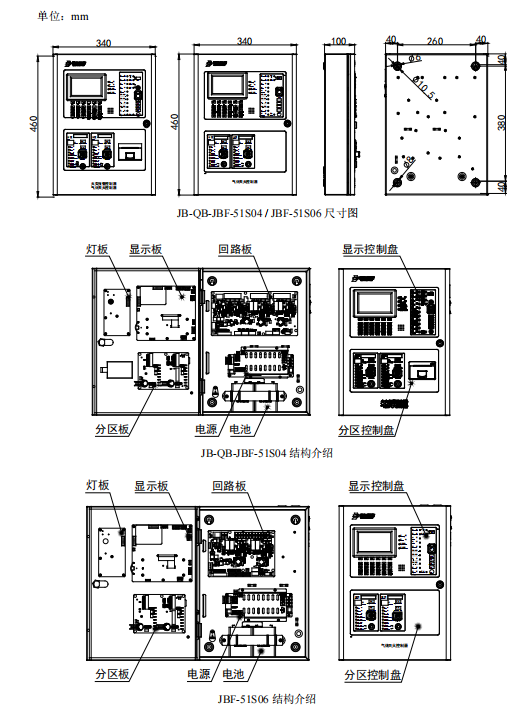

1.3 外形尺寸及結構介紹

1.4 執行標準

控制器設計、制造和檢定符合以下 標準：

? JB-QB-JBF-51S04 ：GB 4717-2005《火災報警控制器》

GB 16806-2006《消防聯動控制系統》

? JBF-51S05 / JBF-51S06：GB 16806-2006《消防聯動控制系統》

第二章 安裝調試步驟

2.1 系統安裝要求

? 確認各現場部件的分布符合《火災自動報警系統設計規范》-GB 50116-2013。

? 檢查控制器和各現場部件的安裝是否符合《火災自動報警系統施工驗收規范》-GB 50166-2019。

? 檢查系統所用導線是否符合《火災自動報警系統施工驗收規范》-GB 50166-2019。即信號線應使用

截面積≥ 1.0mm2 的阻燃雙絞線 (ZR-RVS2*1.0mm2) 、 24V 電源線應使用截面積≥

NH-BV-2*1.5~2.5mm2 的導線。并且保證所使用導線的耐壓等級大于交流 500V。

? 檢查系統各回路中所接現場部件的數量和接線方式符合《產品應用設計說明書》上的要求。

2.2 控制器安裝

? 控制器安裝過程

安裝要符合當?shù)叵嚓P(guān)標準或規范。

1）選擇一個潔凈干燥的、表面平整、牢固的墻壁。

2）確定安裝位置，要使得控制器的前門能自由地打開。

3）在墻上標出 4 個安裝孔的位置。

4）在安裝孔的位置鉆 4 個孔，并裝上膨脹螺栓及螺釘（M6）。（記得在螺釘和墻壁之間留出一定的空隙。）

5）確定并打通控制器的進線孔。

6）將控制器懸掛在螺釘上。

7）將線穿進控制器。

8）打開前門，擰緊螺釘，使控制器牢固的固定在墻上。

9）關上前門，用專用工具鎖好。將專用工具放在安全的地方。

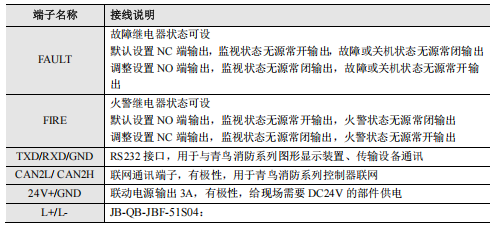

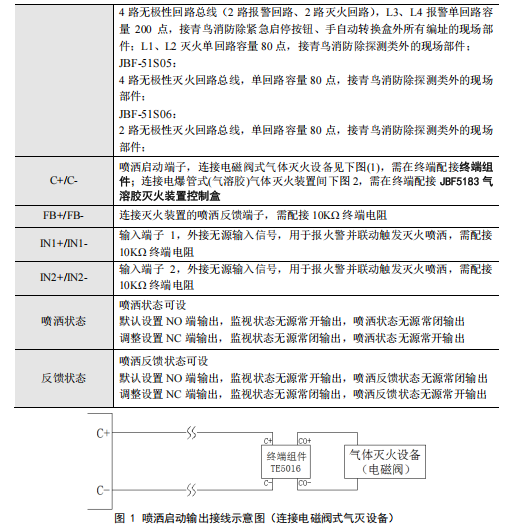

2.3 接線說明

注：連接電磁閥式氣體滅火設備需在終端配接終端組件，且所配接電磁閥負載直流阻抗需≥12Ω，

導線直流阻抗需≤2Ω。

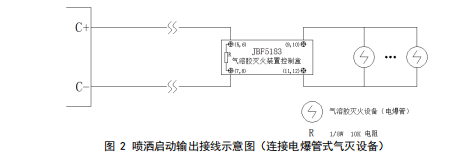

注：連接電爆管式（氣溶膠）氣體滅火設備，需配接 JBF5183 氣溶膠滅火裝置控制盒。

2.4 現場調試

? 在開機前首先要對系統布線的絕緣阻值進行測量，保證各絕緣阻值達到下列要求：

1）各回路信號線間的絕緣電阻在滿載時應大于 5KΩ。

2）各回路信號線與大地之間的絕緣電阻在正常天氣情況下應大于 3MΩ。

3）系統接地應采用截面積≥4.0mm2 銅芯絕緣導線或電纜，且接地電阻小于 4Ω。

? 控制器靜態檢測

1）在給控制器上電之前，應首先檢查控制器內部各接插線是否連接牢固，有無斷路情況。

2）檢查控制器外觀是否完好。

? 控制器通電檢測

1) 給控制器通電，觀察控制器在空載下的運行狀況。

2) 控制器開機后如系統運行正常，控制器即進入正常監視狀態：無任何音響發出。運行指示燈閃亮，主電燈常亮，液晶顯示正常運行界面。系統時鐘每隔一秒更新一次。液晶顯示屏幕在正常監視狀態下運行一段時間后（默認 3 分鐘），即進入屏幕保護狀態。此時背光燈熄滅，顯示窗口呈現黑屏，當按任意鍵后，顯示將恢復正常狀態。

3) 若控制器在上電后，出現異響或有異味發出時，應立即切掉主、備電源。檢查故障原因。在未查明故障原因的情況下嚴禁再次開機。

4) 控制器在正常監視狀態下，各回路信號輸出電壓在 DC18~28V 之間變化。V-G 之間電壓 DC27.5V。

第三章 控制器主要功能

? 火災報警

 點型感煙火災探測器或點型感溫火災探測器發出火災報警信號、手動火災報警按鈕按下等情況，

控制器都將發出火災報警信號。報警時“火警”燈亮，并有火警聲響，在顯示屏上顯示火警地址、

火警總數及后續火警信息。如果滿足聯動關系且控制器處于自動允許狀態，控制器會自動發出聯動

控制信號。

? 氣體滅火

 滅火分區內的感煙探測器和感溫探測器發出火災報警信號時，滿足滅火分區聯動輸出條件且滅火

分區處于自動允許狀態，滅火分區會自動發出氣體滅火控制信號，倒計時開始，倒計時結束后，滅火氣體噴灑啟動并接收噴灑反饋信號。

? 故障報警

 為了保證火災報警的可靠性，在系統正常運行時，控制器不斷對現場所有的部件（包括其內部

元器件）、報警總線、控制器內部的關鍵電路及電源進行檢測，一旦有異常立即發出故障報警信號。

故障時，“故障”總指示燈亮，并有故障聲響，顯示屏自動切換到故障顯示狀態，顯示相關故障信息。

? 火警優先

 系統具有火警優先功能，即當系統處在顯示故障的情況下出現了火警，系統將自動轉變?yōu)閳蠡鹁?/p>

狀態，直至復位。

? 自動打印

 當有火警、故障或有聯動信息時，打印機將自動打印記錄火警、故障或聯動的地址號，打印出

報警時間。

? 部位的屏蔽與開放

系統運行過程中有部件發生損壞，在更新部件之前可將之屏蔽，更新部件后再開放。被屏蔽的

部位不再具有報火警和故障功能，只要系統中有部位被屏蔽了，面板上的“屏蔽”指示燈會常亮。

? 查詢并打印歷史記錄

通過此功能可以查詢到控制器開關機、復位、火警、各種故障、聯動設備啟動、停止及用戶操

作等歷史記錄信息，并可將這些信息按時間、類型等方式打印輸出。

注：- 僅 JB-QB-JBF-51S04 控制器具有自動打印和打印歷史記錄功能。
