青鳥JBF5061火災顯示盤接線安裝技術

1 概述

JBF5061 型火災顯示盤（以下簡稱火災顯示盤）是青鳥消防開發的可用于顯示樓層或某個防火區

內火災報警信息的產品。當現場發生火災時，現場部件將火警信息上傳至火災報警控制器，火災報警控制器將報警信息同步至相關區域的火災顯示盤上，此時火災顯示盤會顯示報警的設備編號及相關信息并發出報警聲響。

1.1產品特點

? 低功耗，無極性二總線產品，支持遠距離通訊，通訊距離≤1000 米；

? 可實現本回路、跨回路、跨機報警信息顯示功能；

? 回路帶載能力：單回路最多 15 臺；

? 采用點陣式液晶顯示，顯示信息豐富，顯示效果清晰；

? 具備注釋功能，可直接使用報警主機所用中文，U 盤導入，使調試更加快捷；

? 具有自檢功能，可自動檢測火災顯示盤上的狀態指示燈、液晶屏和蜂鳴器狀態是否正常。

1.2適用范圍

? 適用于賓館客房、辦公樓、圖書館、影劇院郵政大樓等公共場所；

? 用于顯示樓層或某個防火區內火災報警信息并發出報警聲響。

1.3型號組成

2 工作原理

火災顯示盤內嵌微處理器，火災顯示盤接收火災報警控制器回路上探測類產品的報警信息進行顯

示并發出報警聲響。

4 安裝操作

4.1安裝說明/步驟

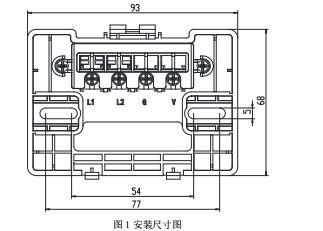

? 火災顯示盤采用明裝方式，通過使用膨脹螺栓、M4 螺釘將底座固定在墻上或預埋盒上（安裝孔距為 60mm），安裝尺寸如圖 1 所示，尺寸單位：mm。

? 安裝之前用編碼器或自身按鍵對其寫入相應地址碼；

? 安裝時宜帶手套操作，以保持火災顯示盤外殼清潔。

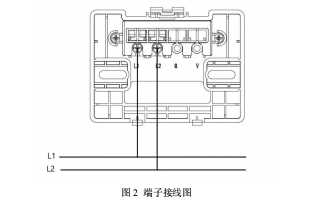

? 施工中建議使用截面積≥1.0mm2的阻燃雙絞線(ZR-RVS2*1.0mm2)，L1、L2 分別接在安裝底座的端子 L1、L2 上，無需區分極性，端子接線方式如下圖 2：

4.2 拆卸說明

? 使用一字螺絲刀插入上方開孔處，采取向下按壓的方式拆卸，同時將產品取下。如下圖 3。

4.3 功能操作

4.3.1 主功能界面

主界面如圖 4-1 所示，右上方顯示日期時間（自動與控制器同步），右下方的數字分別表示“主機-回路-地址”；
